보유기술

설계 및 시공기술

순차온제어방식 적용으로 축열조 열손실 차단

에스앤지에너지의 특허인 「순차식차온제어장치 및 방법 」을 채택하여 고,저온온도차 3’C 이내의 태양열까지 축열할 수 있으며, 시스템내에서 발생하는 저온열로 인한 축열탱크의 역방향 열손실을 원천제거하여 축열효율 향상시켰습니다.

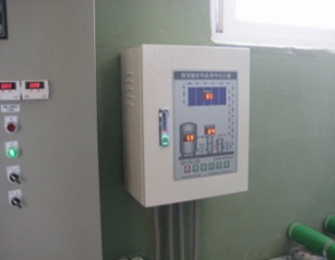

제어장치

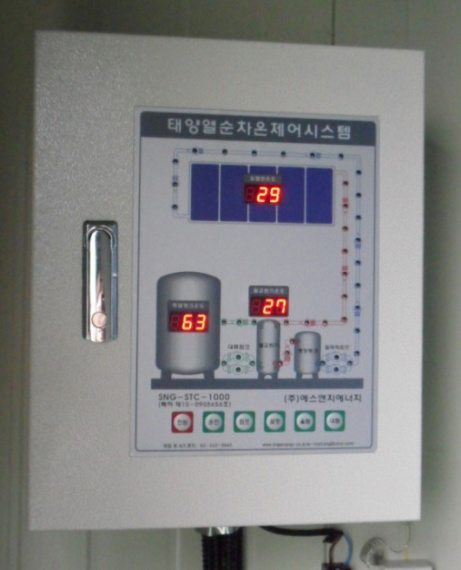

고온센서, 저온센서외에 추가 열교환센서를 두어 기존의 차온제어방식보다 태양복사열을 최대로 저장할 수 있으며 역방향 열손실을 원천제거하여 시스템효율을 극대화 하였습니다. - 쏠라컨트롤러(SNG-STC-1000)

여름철 열팽창 방지 및 동절기 동파방지 시스템 적용

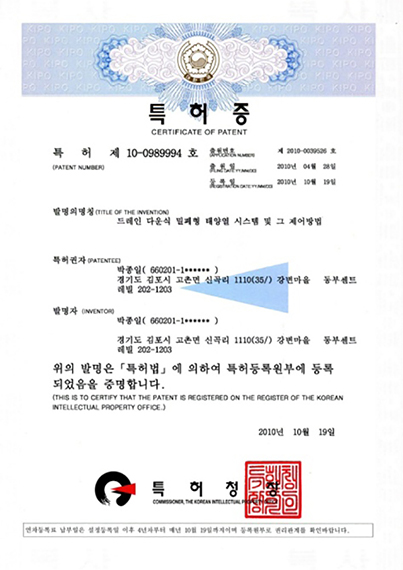

태양복사열을 충분히 받아 축열탱크에 더 이상 축열이 필요없을 경우 드레인다운방식 시스템에 의해 집열기의 열을 운반하는 열매체는 모두 기계실로 환수되어 옥상 외부에는 더 이상의 열매체는 존재하지 않습니다. 따라서 여름의 뜨거운 태양복사열에 의한 집열기 및 배관의 열팽창에 대해 안전하며, 또한 겨울 영하의 기온에서도 동파문제가 전혀 없습니다. 따라서 연중 소비자가 별도의 조작이나 관리가 필요없이 만족스런 시스템사용이 가능하게 합니다.

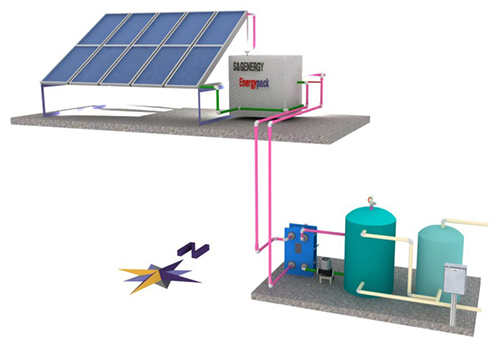

작동소비전력 최소화 및 설치공간이 부족한 현장을 위한 에너지팩시스템 구축

태양열 시스템 설치시

가. 기계실공간이 부족하거나,
나. 옥상과 기계실간 배관길이가 길경우,
다. 고층건물의 경우

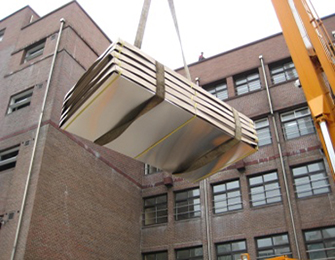

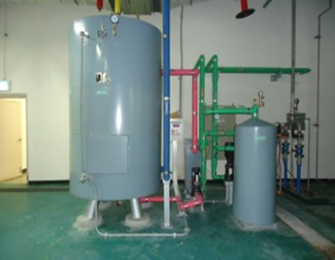

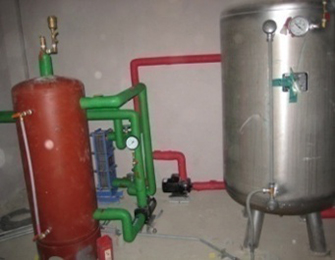

기계실에는 축열조와 열 교환기만 배치하며나머지 장비는 옥상에 설치함.

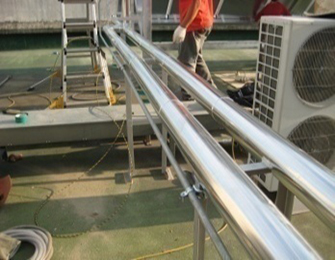

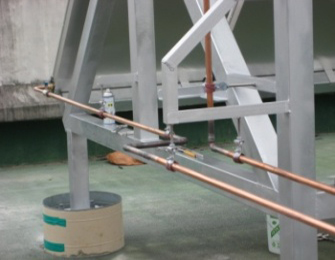

한국에너지공단의 시공기준에 입각한 착공에서 준공까지 확실한 기술력 보장

전용설계 프로그램을 이용하여 설계의 전문성 강화

(주)에스앤지에너지만의 기술적 노하우를 바탕으로 제작한 설계프로그램 및 전용프로그램을 설계에 활용하여 현장여건에 적합한 최적의 시스템설계를 가능하게 하였고 또한 자중 및 풍압에 의한 구조해석 및 집열기에 영향을 줄 수 있는 음영관련문제를 완벽하게 설계하는 음영분석프로그램까지 태양에너지설계에 필요한 전용프로그램을 적극 활용하여 최적의 시스템설계자료를 제공할 수 있습니다.

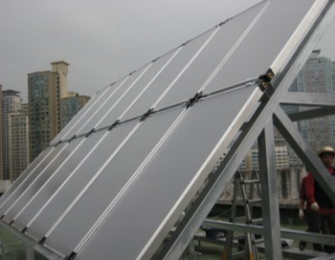

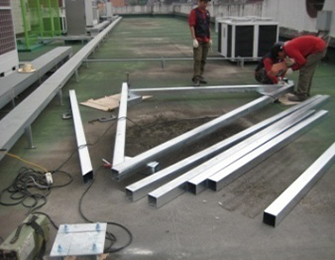

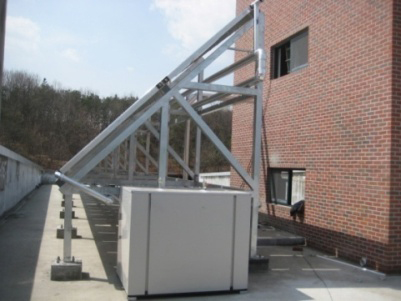

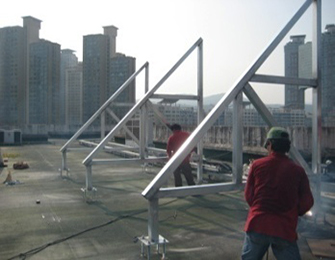

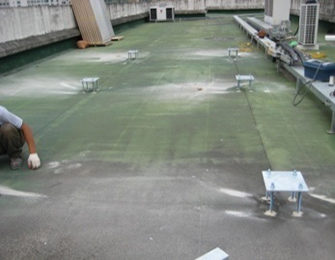

최악의 조건(풍압등)을 고려한 구조해석 프로그램 적용 (집열기, 지지대)

  • 최초 기본설계 및 실시설계 단계 또는 공사착수 시점에서 태양열지지대 및 집열기에 대한 구조설계검토를 실시하여 적합성 및 안정성 여부를 판단하여 태풍과 같은 최악의 기상조건에서도 집열판 및 지지대가 충분히 견딜 수 있도록 설계 반영을 합니다.

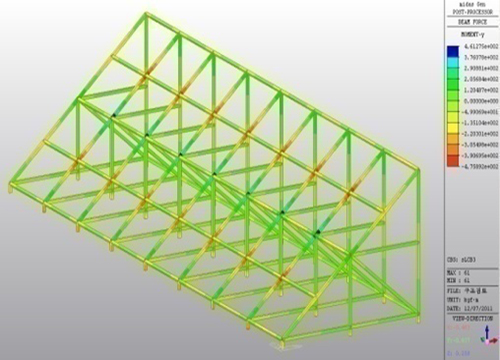

집열기하중분포

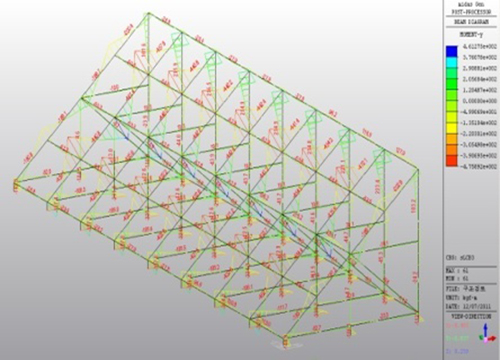

하중변화

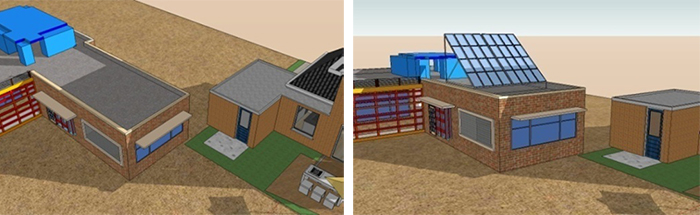

최대효율의 설계를 위한 음영분석 프로그램 적용

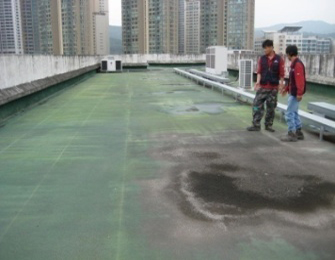

  • 태양에너지 시스템 설계시 설치현장의 음영 (그림자) 여부에 따라 시스템 성능에 크게 영향을 줄 수 있습니다.
  • 따라서 현장검토를 면밀히 진행한 후에 설계 시 전문음영검토프로그램을 활용하여 집열기에 영향을 미치는 음영의 정도를 파악하여 효과적인 설계를 진행하여 항상 최대효율을 유지할 수 있도록 설계지원합니다.

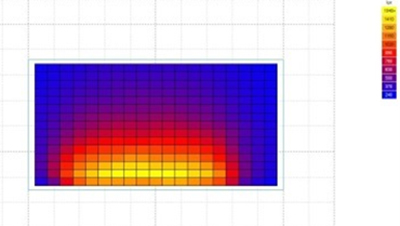

앞건물에 의한 음영발생

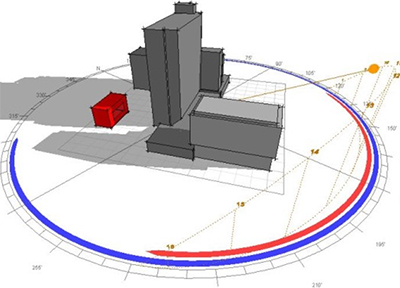

적정효율 및 최적의 경제성검토를 위한 일조량 및 일조시간 분석프로그램 활용

음영검토후 현장여건상 음영(건물 또는 기타 차폐에 대한 그림자) 발생이 불가피할 경우 Skecthup, Ecotect 프로그램을 이용하여 하루동안 받는 태양열량과 시간을 비교 분석하게 됩니다. 분석결과 집열기 설치시 적정효율 여부 및 설치시 경제성분석을 소비자와 설계시 협의하여 만족스러운 설계 및 시공이 되도록 진행합니다.

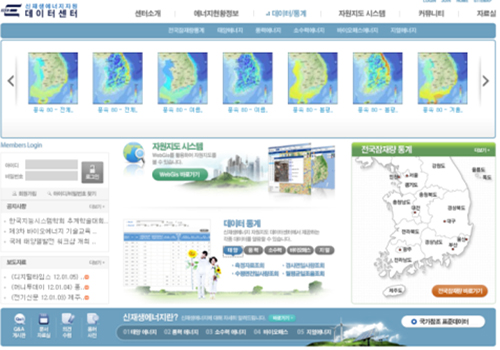

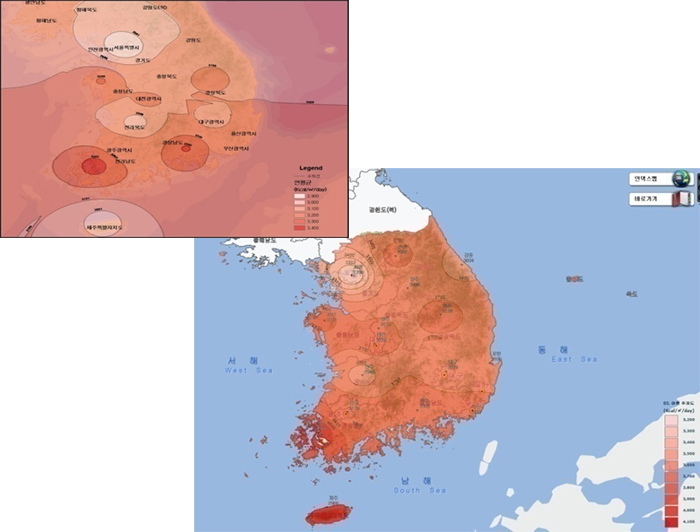

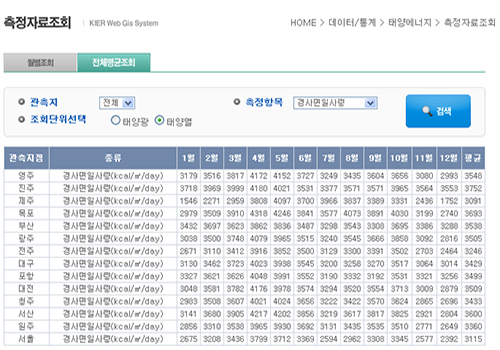

한국에너지기술연구원 및 기상청 데이터 자료를 기준으로 설계반영
